研究多平面动平衡和轴承故障的理想工具
轴承故障和转轴不平衡故障实验台专门为研究和学习可控条件下轴承故障和转子不平衡故障而设计。该实验台转速是可调的，为模拟各种单一故障或耦合故障提供了良好的研究平台。由于轴承故障很常见，因此有必要对各种工况下的故障特征进行详细研究。不平衡故障同样如此，正确平衡的机械将使工厂减少停机时间、部件更换、资金投入和能源消耗。 实验台为轴承故障和不平衡故障特征的实验研究提供了基本的设置。为详细研究某一特定故障和更深入地研究振动现象，可选工具箱提供了各种机械和零部件。 |
特点:
·功能强大，性价比高，便携式转子动平衡和轴承故障研究试验台
·两端支承和悬臂转子多平面动平衡的理想工具
·可以设置转轴转速远离或接近轴承故障频率
·研究的信号处理方法在不需要高分辨率即可识别多转速下轴承故障特征频率
·使用该实验台可以识别不同的轴承故障振动频谱
·提供了11种不同应用的可选配套组件
|
 |

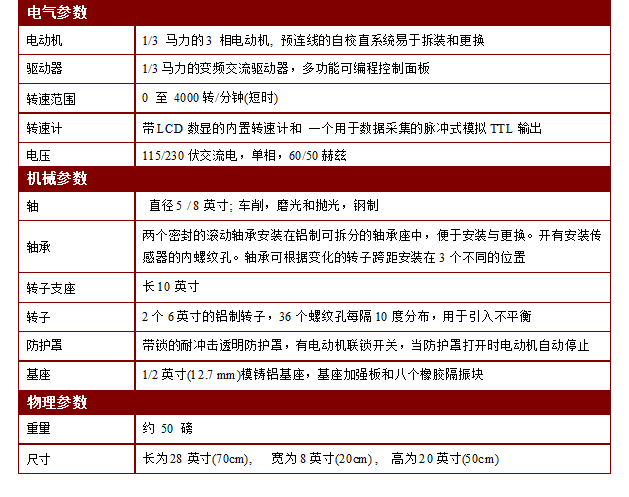

- 产品介绍技术参数
-
可选套件
培训手册(B-BK)
·通过该手册了解不平衡故障的基本知识。
·通过动手开展特定的实验研究深化相关知识。
|

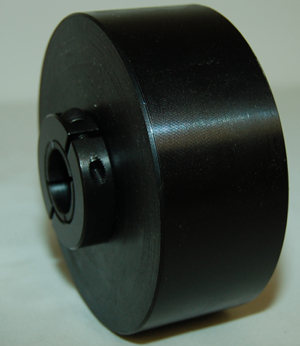

偏心转子(M-ER-5/8)
·研究转子偏心对振动特性的影响。
·探讨偏心与不平衡间的关系。
·研究诊断与纠正偏心技术。
·研究转动惯量对振幅的影响。
·本套件包括一个铝制不对称偏心转子和一个夹紧卡圈。
|
 |
翘曲转子 (M-CR-5/8)
·研究转子未正确安装在转轴上产生的影响。
·研究翘曲转子的振动特性。
·研究翘曲转子纠正方法。
·研究转动惯量对振幅的影响。
·本套件包括一个铝制翘曲转子（偏离轴线0.5º角）和一个夹紧卡圈。
|
 |
转轴中心弯曲的平衡问题研究(B-BRS-5/8)
·研究弯曲轴的振动特征。
·研究转轴弯曲时转子平衡的难点。
·研究如何处理转轴弯曲引起的对中问题。
·本套件包括一根5/8” 的轴，中心弯曲0.020”。
|

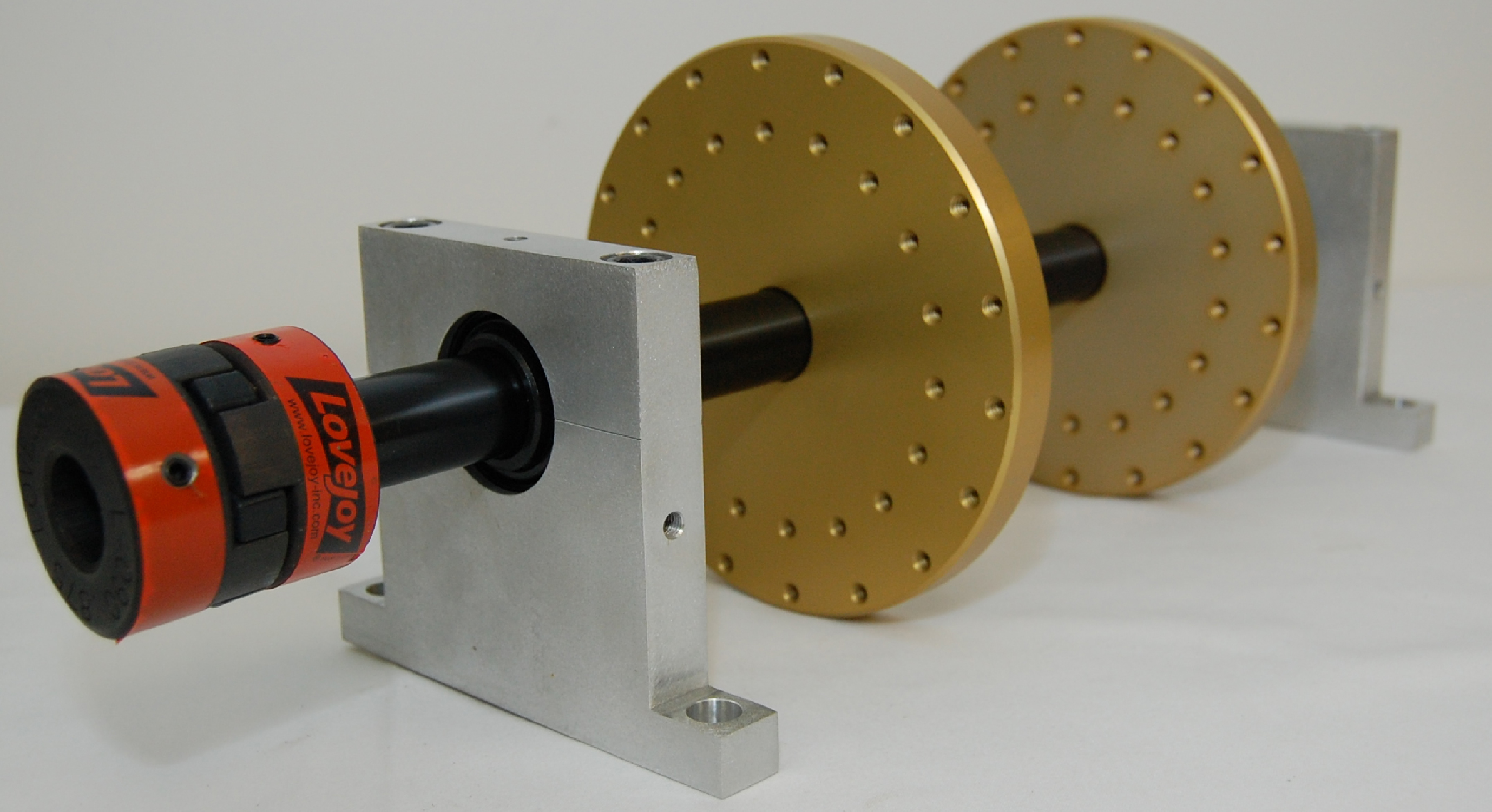

1”轴承故障研究套件 (B-BSK-1)
·本套件的轴承故障频率远离转频的倍频。实验台所配备的标准的直径为¾英寸的轴，其轴承故障频率接近转频的倍频，需很高的频率分辨率才能识别故障频率。
·学习诸如均值处理、频率分辨率、频谱泄漏等信号处理知识。
·本套件包括可拆分轴承座，2个1”内径轴承，2个6”铝制转子且带有36螺纹孔，1个1”转轴，和一个联轴器。
|
 |

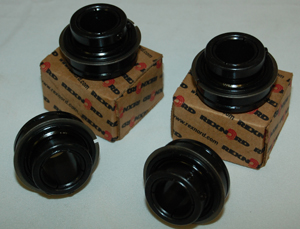

5/8”和1”轴承故障套件 (M-BFK-5/8 and M-BFK-1)
·研究典型轴承故障的振动特征。
·学习诸如均值处理、频谱泄漏、频率分辨率等信号处理知识，及在轴承故障诊断中的应用。
·可加剧损伤程度进行实验。
·研究因频谱泄露，一个强信号如何掩盖周围较弱信号。
·本套件包括一个内圈故障轴承、一个外圈故障轴承、一个滚珠故障轴承和一个混合故障轴承。
|
 |
5/ 8”和1”轴承负载 (M-BL-5/8 and M-BL-1)
·研究径向加载产生的影响。
·可增大频谱幅值。
·本套件包括5/8”轴及 1”轴的5公斤负载各1个，2个夹紧卡圈。
|
 |

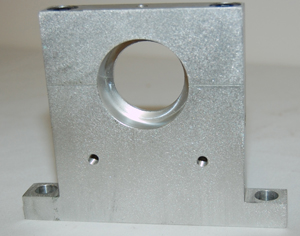

翘曲轴承座(M-CBM-5/8)
·研究因不合理安装导致的轴承座翘曲的振动特征。
·本套件包括一个翘曲轴承座。
|
 |

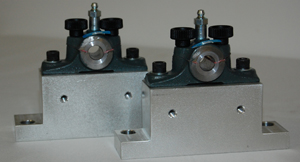

5/8”套筒轴承套件(M-SBK-5/8)
·分析波形和频谱来识别轴承磨损或松动。
·通过塑胶垫片调整可拆分轴承间隙。
·进行轴心轨迹分析。
·本套件包括两个可定制的油脂润滑套筒轴承（采用巴氏合金轴承衬）、两个轴承座，以及不同厚度的塑胶垫片。
|
 |
-
|
|
